Le principe de fonctionnement de ventilateur d'Ac repose sur le courant alternatif à conduire, la tension sera alternativement positive et négative, complètement indépendante du contrôle de circuit, génèrent le champ magnétique. La fréquence de puissance est fixe, et la vitesse de changement de pôle magnétique produite par la tôle d'acier au silicium est déterminée par la fréquence de puissance. Plus la fréquence est élevée, plus le champ magnétique est activé rapidement, plus la vitesse sera théorique. Cependant, la fréquence ne doit pas être trop rapide, trop rapide entraînera des difficultés au démarrage.

FS22060 est souvent utilisé dans l'échappement des ménages et de refroidissement, il est costume pour le refroidissement de grande cuisine, si vous le voulez à jeun, vous devez faire le choix du roulement à billes et le ventilateur du moteur de fil de cuivre.

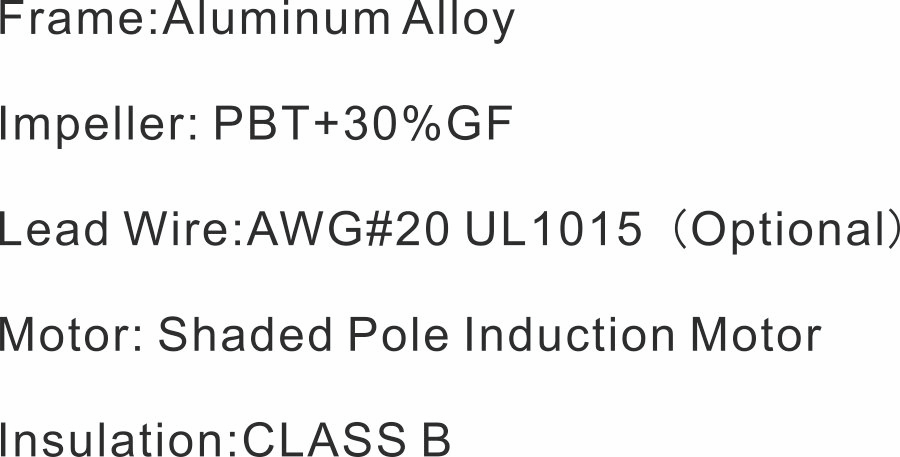

FS22060 cuivre ligne AC ventilateur axial détail:

Impédance du système de l'équipement

Conformément à la construction interne de l'équipement à appeler. La résistance apparaîtra lors du passage de l'air à travers l'équipement

Cela entraînera une réduction de la pression stationnaire pendant la ventilation et s'appelle l'impédance du système.

Par conséquent, il devient nécessaire pour nous de donner une valeur de pression stationnaire supérieure à l'impédance pour effectuer la ventilation de l'équipement, l'impédance peut être donnée en utilisant la formule suivante:

Δ P = pression réduite (mm-H 2 O)

Q = Volume d'air (m 3 / min)

Δ P = KQn K5 Constante

N = indice à déterminer par le flux d'air

N = 1: écoulement laminaire

N = 2: Flux turbulent (Normalement n = 2)

La constante K ici ne peut être déterminée que si elle est mesurée physiquement.

Sélection du ventilateur

La sélection du ventilateur est faite en suivant les étapes suivantes:

a). Estimer la valeur thermique (kW) de la source de chaleur.

b) Déterminer la valeur d'augmentation de température admissible Δ T

c) Supposons que le volume de ventilation approximatif est conforme à la formule (1)

d) Hypothèse d'impédance du système basée sur la ventilation de l'équipement interne des données antérieures

e) Décidez du ventilateur en vous reportant à la courbe caractéristique de la figure 2 de votre catalogue

f) Déterminer l'adaptabilité du ventilateur en l'installant physiquement est l'équipement et mesurer la valeur d'élévation de la température de l'air Δ T ou le volume de tirage Q. si le volume de tirage Q est insuffisant, il est dû à l'impédance élevée du système avec un ventilateur de qualité supérieure

Mesure et mesures contre les bruits

Mesure des bruits

Mesurez-le à 1,0 mètre du plan de la machine (à la ligne centrale de l'entrée d'air) selon JIS-B8330 (caractéristiques A)

Mesures contre les bruits.

Bien que nos moteurs de ventilateur sont conçus avec une attention particulière des bruits, parfois, il peut encore être affectée par la conception de la machine `s utilisateur dans une large mesure, notre attention est attirée sur les points suivants:

une. Gardez une certaine distance entre l'objet à refroidir et l'entrée du lointain. (Figure a -1)

b. Lorsque les raccords sont utilisés, faites attention à ne pas se croiser avec un ressort (Figure b -1)

c. Lorsque plus de deux ventilateurs sont utilisés, veuillez les séparer (Figure C -1)

ré. Lorsque le guide-doigts est utilisé, veuillez le garder à l'écart du ventilateur (nous en avons conservé quelques-uns à cette fin).

Informations techniques du moteur du ventilateur

Mesure du volume d'air et de la pression statique

Dans notre société, nous avons mesuré le volume d'air à l'aide du dispositif de mesure du volume d'air de la chambre à buses multiples du type à enregistrement automatique, qui est conforme aux spécifications AMCA (USA) très fiables.

Le taux d'erreur est théoriquement inférieur à 1% (basé sur AMCA). Il est également possible de mesurer les caractéristiques du côté aspiration ainsi que du côté soufflage (54144285, 54144272, 54142882, 54141828, 54141732, 54140759, les valeurs dans le catalogue montre les caractéristiques du côté de soufflage.)
